Wielki format

Segment produkcji opakowań to rynek nieustannego wzrostu. Jednak wraz z rosnącym globalnym woluminem produkcji, wzrasta też potrzeba korzystania z wyszukanych rozwiązań technologicznych. Heidelberg prezentował je, między innymi, na targach drupa 2016. Od tego czasu wiele z nich ewoluowało, dzięki czemu na rynku pojawiło się wiele maszyn i nowych modułów pozwalających na zwiększenie wydajności i bezpieczeństwa produkcji zarówno dla krótkich jak i długich serii opakowań.

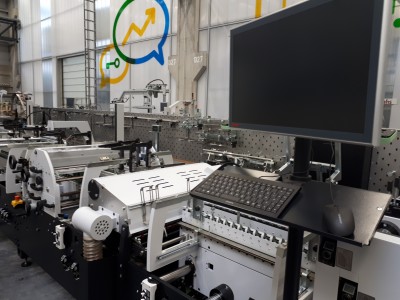

Urządzenie Diana Inspektor pracuje już w Cieszyńskich Zakładach Kartoniarskich.

Nieustanny rozrost rynku opakowań wymusza szybki rozwój technologiczny. Chcemy produkować jak najszybciej, jak najdokładniej, jak najwydajniej i to przy jak najmniejszej ilości błędów i odrzutów. Dlatego też wśród urządzeń podlegających nieustannemu rozwojowi technologicznemu pojawiają się także sztance i składarko-sklejarki. Dzięki współpracy firm MK Masterwork i Heidelberg możliwe jest tworzenie zaawansowanych technologicznie systemów, które mogą sprostać wymaganiom najbardziej wydajnych producentów opakowań.



Wykrawanie w wielkim formacie

Niedawno na rynku pojawił się Promatrix 145 CSB. To nowy automat do wykrawania oraz oczyszczania wraz z separacją produkowany przez MK Masterwork. Sztanca ta może wykrawać w maksymalnym formacie wynoszącym 1450 na 1060 milimetrów, a jej nacisk wynosi aż 550 ton. Jest także wydajna – pracuje z prędkością 7000 arkuszy na godzinę. Wyposażono ją w standardowy nakładak o wysokości 1800 mm, który opcjonalnie może zostać zwiększony do 2000 mm. Co ważniejsze, sztanca wyposażona jest w system marki optycznej MasterSet oraz mechanizm automatycznej logistyki. Dzięki umieszczeniu dwóch sensorów marki optycznej z przodu i jednego z boku możliwe jest podawanie i odpowiednie korygowanie arkusza w dwóch płaszczyznach. Zarówno zgodnie z kierunkiem jego podawania i w kierunku do niego prostopadłym. Automat może być również opcjonalnie wyposażony w marki optyczne służące kontroli od dołu. Mechanizm urządzenia zbudowany jest na bazie sprawdzonego systemu DySet zaprojektowanego przez Heidelberg. Z kolei sensory optyczne i oprogramowanie to innowacyjne rozwiązania autorstwa MK Masterwork. Dzięki współpracy obu przedsiębiorstw w budowaniu nowego systemu MasterSet nie wymaga zastosowania dodatkowych znaczników. Sensory są przystosowane do odczytywania znaczników umieszczonych na pasku pomiarowym. W związku z tym powiększanie formatu arkusza, aby go wydrukować, stało się zbędne. Oczywiście, system oprócz czytania zadrukowanych znaczników, zdolny jest do bazowania na krawędzi arkusza lub na obrazie. Zarówno boczny jak i przednie sensory ustawiane są przez serwomotory, a ich pozycja przechowywana jest w pamięci komputera wraz z danymi zlecenia. Urządzenie wyposażone jest także w unikalną, opatentowaną przez MK Masterwork funkcję automatycznego pobierania arkusza kontrolnego bez zatrzymywania maszyny. Następnie arkusz jest wraz z całym odpadem przenoszony poza urządzenie w trakcie jego nieustannej pracy. Pozwala to na przeprowadzanie kontroli jakości procesu w każdym jego momencie. Warto zaznaczyć, że funkcja ta nie jest dostępna wyłącznie w modelu Promatrix 145 CSB, ale również w maszynach w formacie B1 z serii Promatrix i Powermatrix. Wśród klientów dużym powodzeniem cieszy się model Promatrix 106 CF, który również wyposażony jest w funkcję MasterSet. Jest on przeznaczony do hot stampingu i dzięki wspomnianemu rozwiązaniu pozawala na stuprocentową kontrolę położenia druku i odpowiednią korekcję podawania arkusza do sekcji uszlachetnienia. W związku z tym położenie motywów „złocenia” jest pozycjonowane na zadrukowanym obrazie, a nie na krawędzi arkusza.

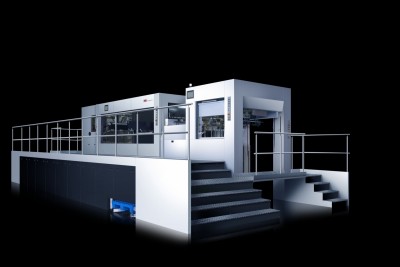

Urządzenie Promatrix 145 CSB powstało dzięki współpracy MK Masterwork i Heidelberg.

Nowa jakość kontrolowania opakowań

Zainstalowany w składarko-sklejarkach Diana moduł kontroli wizyjnej ICM wyposażony w kamerę EyeC, doczekał się swojego następcy. Nowy moduł Diana Inspektor został wyposażony w sprawdzony system kontroli stosowany w liniach inspekcji offline o nazwie Diana Eye. Moduł ten posiada zwartą, kompaktową budowę z niezależnym serwomotorem. W związku z tym może być stosowany w składarko-sklejarkach z serii Diana Smart lub Diana X. W module zastosowano ulepszony system podawania i pozycjonowania kontrolowanych opakowań wspomagany podciśnieniem. Duży wpływ na system kontroli ma nie tylko rozdzielczość kamery, ale także sposób oświetlenia kontrolowanych powierzchni. Podczas sprawdzania powierzchni metalizowanych albo pokrytych lakierem UV mogą pojawiać się refleksy zaburzające percepcję. Zapobiega temu innowacyjny system oświetlenia ze zmiennym kątem padania promieni światła i regulacją jego natężenia. Z kolei zmienne natężenie światła pozwala na wyeliminowanie obrazów prześwietlonych czy też nieoświetlonych, pojawiające się podczas kontroli powierzchni jasnych i ciemnych. Zmienny kąt oświetlenia umożliwia także kontrolę przetłoczeń niewidocznych, gdy lampy umieszczone są na wprost. Wykonanie takich działań do tej pory było w zasadzie niemożliwe, jednak dzięki nowemu systemowi będzie to zarówno skuteczne jak i nieskomplikowane. Warto zwrócić już uwagę na oprogramowanie przetwarzające obraz z kamery i porównujące go z obrazem wzorcowym. Intuicyjne i proste w obsłudze oprogramowanie Diana Eye pozwala na precyzyjne ustawienie parametrów kontroli, które dostosowane są do indywidualnych potrzeb drukarni i rodzaju sprawdzanych opakowań.



Produkcja opakowań XXI wieku

Proces produkcji opakowań jest coraz bardziej zautomatyzowany. Dzięki dokładnym i wydajnym systemom kontrolnym praca staje się wydajniejsza z racji szybkiej korekcji ewentualnych błędów. O tym, że takie urządzenia sprawdzają się w codziennej produkcji przekonały się już Cieszyńskie Zakłady Kartoniarskie, w których od czerwca pracuje pierwszy na świecie składarko-sklejarka z nowym systemem kontroli Diana Inspektor.
